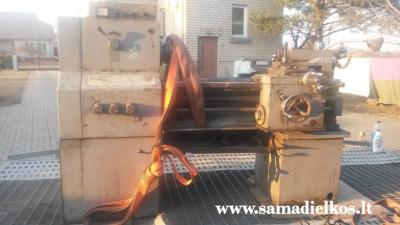

Sveiki,gal iš čia esančių naudojate tokias stakles. Ieškau informacijos apie jas. Gal kur yra užsilikusi tokių staklių remonto,priežiūros ar sandaros kokia knyga. Reiketų elektros schemos,valdymo rankenų lentelių informacijos,nu žodžiu daug ko. Šių tekinimo staklių berods modelis SUT-4, nesu tikras.
Modelis jų gal ir toks, be to, kad kitokių modelių gal ir nebuvo gaminama, bet su informacija tai sunku. Chipmaker.ru forumą bandyk panaginėti, kaip Nero šaukykloje pasiūlė, ten nemažai yra info ir apie daug įrengimų, bet praktika labai retas modelis . Bet, su pirkiniu tai sveikinu, geras daiktas dirbtuvėse
Sveiki kiek kainavo staklės ar jau susižinojot pavadinimą? ar vertos dėmesio? man tokias stakles siūlo pirkti, bet nėra jokių lentelių, net neaišku kas per daiktas.
Sveikas,sios tekinimo stakles man atrodo kazkada buvo gaminamos Kaune. Tai PRAKTIKA SUT-4 . Ar vertos demesio tai nezinau,pats dar zalias tame reikale,bet i garaza man kaip tik savo reikmem. Idomu kiek praso uz tas kur tau siulo,man 700€ . Gal tavo pardavejas turi daugiau info apie jas,kokiu popieriu ar siaip. Mano valdymo rankenu lenteles nublukusios. Jeigu ka zinosit daugiau,duokit zinoti.
Netyčiom užmačiau forume gal pravers http://www.oldtim...hp?t=67477
Jau Arūnas ten rašes
Maluosi po visur,rusiskai nelabai, bet kazkiek bandau ir tuose puslapiuose ieskoti informacijos. Kolkas nieko gero,bet viltis dar yra.
kam tos instrukcijos?mano stakles senos, istrukcijos su ziburiu nerasi,buvau apejas tinklapi, kur prie sajungos gamino tekinimo stakles,ten buvo per pusimti,bet toki....kaip mano,ir nebuvo,kai isigijau buvo nugrauzti krumplei pastumos,sriegio,mazdaug,apskaiceves nunesiau,pagamino,leisdamas matavau koki yra matmenys,susidariau lentele,ir po sei dienai naudojuos,aisku padirbet reike.
Sveikas Arūnai.
Šeštadienį lygiai tokias pat parsivežiau ant kiemo. Bandysiu mokytis tekinti savo reikmėms.
Staklės Praktika SUT-4 1981 metų. Kiek bandžiau viskas veikia, tik vienos rankenėlės paskirtis neaiški.
Neturėjau kercherio tai su oru ir wd pramankštinimą dariau. Stovėjusios virš metų buvo.
[img][img]https://www.part.lt/img/50d3aa4bcebfafdad5a2f15aef245d1c84.jpg[/img] is not a valid Image.[/img]
Elektronas ,kiek tu uz tokias atidavei.
Sveikas aš 500 eurų. Atidavė gražtus, peilių daug, reiborus. Atbulinių kumštelių komplektą. Centrus besisukančius ir visokių kitų menkniekių. Tavo atrodo mažai dirbusios kelintų metų ?
Viskas nubluke nieko nesimato. O as nieko negavau priedo,tik centrai keli.
Kaip tik turiu laiko tai ir po rusiskus puslapus bandau rasti informacijos apie sias stakles. Viliuosi kad dar atsiras zmoniu Lietuvoj kurie turi info apie jas.
Sveiki, Arūnai gal gavot ar radot kokios info apie stakles? duokit savo tel nr susiskambinsim pasikeisim info kokios
Sveiki, čia tekinimo staklės Praktika, modelis SUT- 4. Tokias kaip tik restauruoju. Šiaip tai geros staklės : kreipiančiosios grūdintos.Turi dar dvi papoldomas nedirbančias kreipiančiasias.Viena iš jų priekyje atvirkštinė (V įdubimas) , tai leidžia nesunkiai patikrinti išdilimą ir atšabruoti .Mano staklių išdilimas praktiškai nulinis . Tiesa staklės sriegia tik dešininį sriegį. Bet uždėjus parazitinį dantratį prie greiciu dežės veleno (gitaroje tarp K ir L dantračių,su tiek pat dantų kaip K), galima tai pataisyti.
Sriegimo sraigto žingsnis 6mm.Tai sriegti nestabdant špindelio (o atjungiant motininę veržlę) galima visus sriegius iš kurių padalinius 6 lieka be liekanos). Dar trūkumas , kai reikia sriegti neatjungiant motininės veržlės, išjungiant spindelį špindelis ilgai sukasi iš inercijos , tai aklų veržlių sriegti praktiškai neįmanoma.Žadu dėt ant variklio skriemulio kažka panasaus į automoblio diską ir stabdžių cilindriuką, kad nuspaudus pedalą atjungtų špindelį ir momentaliai sustabdytų jį.
Pastumų lentelė randasi čia
https://upload.wi...%C4%97.jpg
Valdymas paprastas- Pirma rankena (apačioje iš kairės į dešinę) turi tris padetis A,B,C . Antra rankena turi dvi padetis E, D . Trečia rankena perjungia sriegimo arba tekinimo pavaras. Kai nufotkinsiu savo stakles suzymesiu kas kaip valdosi.
Man gitarai trūko 4 vnt. dantračių, tai juos nebrangiai man išdrožė UAB Krumplite. Jei kam įdomu , įkelsiu vėliau savo staklių nuotraukas.
čia dar patobulinau biškį pastumu lentelę
o čia originalas.
Tiesa, špindelio apsukų greičiai realybėje yra kitokie negu lentelėje. Sakyčiau įjungus aukštesnę pavarą elektriniu perjungėju, auksčiausia pavara sukasi apie 2000 aps.min.
Ir sriegių pastumų realiai galima daugiau sriegti negu lentelėje.
Gal užsiimi pačios statinos kreipiančiųjų šabravimu?kiek toksai malonumas kainuotų,statinos tekinimo zona-1nas metras.
Neužsiimu.Tik savo reikmėms . O ir ilgos lekalinės liniuotės neturiu.
Čia dar norėjau pasidalinti Programa kuri skačiuoja visas įmanomas tekinimo staklių gitaros kombinacijas ( iš turimų gitaros krumpliaračių) reikiamam žingsniui.Programa pritaikyta tek.staklėm SUT4 , bet galima suvesti bet kokio modelio (kuris turi gitaroje 4 arba 3 dantracius) gitaros turimus dantračius, paciam įrasyti pastūmos koeficientą ir užduoti reikiamą žingsnį.Programa paskaiciuos visas įmanomas gitaros krumpliaračių kombinacijas reikiamam sriegiui. Pvz. tek. stakliu SUT4 pastumų lentelėje nėra tokio metrinio žingsnio kaip 3.5mm arba colinio 11 TPI ( daznai naudojamo hidraulikos sujungimuose), taciau programa parodys kaip reikia sudeliot dantracius kad pasiekt reikiama zingsni.http://parsiusti....g.zip.html
Palaukit kantriai 45 sekundes kol issoks geltonas langas su uzrasu Parsiusti.
Tekinimo stakliu SUT4 valdymas , pastumu nustatymas. Virsutine rankena ant spindelio turi 3 greicio padetis, dar tie greiciai letinasi arba greitinasi su paketiniu perjungeju el. prietaisu skydelyje.
Vaizdas ne mano , paimtas is interneto.
Sveiki, gal kas nors nusviestu koks yra sut-4 spindelio kugis ?
SUT-4 tekinimo staklių špindelio kūgis yra Morzė Nr.5.
O koks pinoles kugis? Kiek yra automatines pastumos greiciu? Labai aciu uz info
paprastai jei špindelio kūgis 5 tai pinolės 4
Teisingai ,špindelio 5 Morzė, arkliuko pinolės 4.
Pastumų lentele yra čiaSu rankenų perstatymu galima sriegt ar tekint 6 stiegius.Paskui reikia perinkt gitarą.Aš turiu pasidaręs papilfomą parazitinę ašį ant kurios sukasi L M datračiai.Tiksliau sakant turiu dvi parazitines LM krumpliaračių ašis .Ant jų sukomplektavęs skirtingas LM poras.Tai 60/60 ir 80/40 poros.Tai metrinio sriegio LM poros ant parazitinio trenzelio ašies.Patogu, su uždeta 60/60 LM pora galiu sriegt 6 sriegius, pakeičiu ją su 80/40 ,galiu sriegt dar 6. Tai viso galiu gana patogiai sriegt 12 sriegių.Tiesa dar yra LM 60/80 LM dantračių pora, bet ji ten dengia labai didelio žingnio sriegimo/pastumos diapazoną kurie labai retai reikalingi. Ar jei reikia sriegt colinį žingsnį tai turiu dar
3 parazitinę LM ašelę ant kurios sumaunu reikiamus dantračius.Aišku ,nepatogu, bet colinį sriegį tenka sriegt 1 kartą metuose, tai tas nepatogumas nulinis. Tiesa,staklės sriegia ir kitus žingsnius su standartiniu dantračių komplektu, ne tik tuos kurie yra lentelėje.Kažkuriam aukštesniam poste esu įkėlęs programulką kuri skaičiuoja reikamas krumpliaračių kombinacijas reikiamam žingsniui.
Sveiki, nesenai nusipirkau praktika sut 4 stakles, sunkiai vaiksciojo suportas kreipianciosiomis, maniau uzteks viska isvalyt kadangi buvo nesvarmu, taciau viska isplovus ir vel surinkus, rezultatas nepasikeite, bandziau pervarzyti, sumazinti iverzimus, bet vistiek nepadeda del kokiu priezasciu gali suportas sunkiai vaikscioti?
kieto fiksavimo varžtai atleisti?
Nu buvo atleisti, o kai juos paverzi nejuda isvis niekas, ten kazkas su ivore per kuria sraigtas eina blogai bus, kito varianto nera, gal ne ta i vore ideta, nes viska surinkus ir suvarzius viskas gerai tik i ta viena ivore verziasi
neesu susipažinęs su SUT, bet pagal bendrus principus - bandyk įvertinti pagrindinės trapecijos ir karietos paduškių išdilimą. gal jinai nukrenta žamyn tiek, kad veržiasi ant pastūmos sraigto.
Pabandyk idet tarpinę apie 1mm tarp pastumų greičių dėžės ir staklių korpuso , taip pat tarpinę 1mm tarp staninos ir pastumų velenų atraminių guoliaviečlų kronšteino (to kur dešinėj pusėje) tau visi velenai pasisislinks priekin.Panašu kad staklės buvo ardytos.Gaminan gamykloje , velenus į tinkamą vietą pastato su tarpiklių pagalba.Panašu kažkas ardė , pametė.Surinko be jų.Pas mane patį yra skardelė po visu velenų guoliaviečių kronšteinu.Turėtų būt ir po pastumų greičių dėže.Nenuimdėjau niekada bet spėju kad yra.
Ernis, gal pas jus yra originalių gitaros dantračių brėžiniai? Ant mano staklių uždėti neaišku kokie. Žmogus kuris pardavė stakles sakė, kad ką po ranka turėjo, tą pritaikė, o aš norėčiau atstatyti gamykliškai.
Labas, brėžinius turėjau. Kažkur esu užmetęs. Buvau pats nubraižęs.Reikia žinot veleno storį ant kurio maunasi dantratis, šplintavietės išmatavimus,dantračio storį (aukštį) , dantų skaičių ir dantračio modulį M.Žinau tiksliai ,kad kad visų gitaros dantračių modulis M yra Nr.2. , dantų skaičius Z yra staklių pavarų lentelėje. Dar yra dantračio stebulė , na tai tiesiog toksai pastorėjimas ties dantračio skyle. Jei neskubu ,tai po kokių dviejų savaičių busiu namie, nufotkinsiu surašysiu duomenis.Man darė UAB Krumplitas , nunešiau brėžinį iš rankos nubraižytą ir viskas ok buvo.
Ernis, man nedega ir jei rastum brėžinius būtų super. Prieš kiek laiko dariai savo staklėms dantračius? ir kiek kainavo? pas mane 4 dantračiai, ant vienos ašies dvigubas ar iš dviejų... O gal Kruplitas turi pas save brėžinį? Ar jie tokių brėžinių nesaugo?
Dantracius dariau per du kartus. Pirmą kartą dariau kad galėčiau sriegt visu metrinius sriegius .Antrą kartą colinius plius parazitinius kad galėčiau sriegt kairinį sriegį (papildomai berods 20 ir 40 dantų dantračous). Modulinių sriegių nedariau, jie praktiškai niekada nebus reikalingi. Jie reikalingi tekinant sliekinio reduktoriaus slieką). Dariau kažkur prieš 2-1,5 metų.Kainos 30eu už 1h staklių darbo Krumplite. Man metrinių komplektas atsiejo ^200eu. Coliniai dar daugiau, vien tas 123 dantų dantratis kainavo ^100eu. nes jo diametras labai didelis apie 250mm ir sudėtinga pagamint: Krumplitas turėjo savo staklėm pagamint dantratį ,kad pagamintų manajį.. Tiesa colinei gitarai surinkt reikia kito kronšteino.Ant metrinės gitaros kronšteino 127 dantračio neidėsi.Aš pasidariau suvirinimo ir kalvystės pagalba.
Tiesa jie klaus ar grūdint dantračius.Tai nesutik, nors neima pinigų užtai, bet gitaros krumpliai turi būt minkšti.Avarijos metų ( per žioplumą) kai suportas įvažiuja į patroną turi lūžt gitaros dantračio dantys o ne danttračio greičių dėžėje.Nes greičių dėžės dantračius daug sunkiau išmontuot ir pagamint.
Kad nekurti atskiros temos,parodysiu ir aš šios žiemos projektėlį.Staklių modelis 1D95,gamybos metai 1979,pagamintos Almatoje.Per visą šį laiką,aišku remonto rimtesnio buvo nematę,darbinėj zonoj,staninoj tiesiogine ta žodžio prasme,buvo duobė.Turiu aš jas maždaug nuo kokių 2014tų rudens,sunku buvo vis prisiverst restauracijai,dirbau tokiom,kaip nupirkau iki praeito gruodžio,viskas galop nuspręndžau,pribrendo rekalas,išardžiau iki paskutinio šriubo,susisiekiau su įmone Kauno staklės,vežiau staniną,suportą šlifavimui.Detalės visos nusmėliuotos,perdažytos naujai,renkant iškilo keblumų,teko pastumų sraigtų reduktorių,vadinamas reikas,leisti žemyn,gamykliškai stovėjo dvi elektros spintos,perdariau,visą instaliaciją supakavau,pervedžiojau man patogesnėj vietoj į vieną,po surinkimo,paleidus,sukalibravau,liaudiškai tariant-suvedžiau centrus,dabartinė staklių būklė-Naujos,dar netgi naujos turėjo nuo pat gamyklos pasirodo defektą,kurį rinkimo atgal metu ištaisiau-pastumų sraigtų reduktorius,negulė tolygiai,ant jam skirtos šlifuotos plokštumos,trukdė,staninoje esanti iš skaičių-raidžių,kokio centimetro aukščio markiravimas,atlaja,ardant,įtarimą sukėlė,kad nebuvo priveržtas,varžtai visi 4ri laisvi,atsukus juos papraščiausia reduktorius nusmuko žemyn,pastebejau renkant,statant atgal reduktorių,kaip stanina gulėjo ant šono parversta,uždėjus į vietą,kad jis negula,ant plokštumos,o vartosi Dar nuotraukose nesimato, nebuvo įdėta drožlių vadinama blėta,nebuvo pajungtas emulsija,šiai dienai padaryta galutinai viskas,sutvarkytas staninos tepimas,veikia aušinimas.Planai modernizuoti į šiuolaikiškesnes,mastau nupirkt ir sudėt skaitmeninę indikaciją,pagrindiniam varikliui-dažnio keitiklį [img]http://i.talpix.lt/TXLQp.jpg[/img] is not a valid Image.[img]http://i.talpix.lt/ocQ35.jpg[/img] is not a valid Image.
Mune, kiek kainavo staninos ir kitų dalių šlifavimas Kauno Staklėse?
Ernis, toje vietoje kur pastūmos rankenelės yra kažkoks mechanizmas, kuris kaip supratau kada įrankiu įvažiuoji patroną, nuo jėgos atjugia dantračius. Jis iš kairės pusės randasi, kur iš išorės matosi, toks blynas prisuktas. O kur jūsų staklės stovi? Jei nelabai toli būtų, gal kada privažiuočiau gyvai pasižiūrėti, jei nebūtumėt prieš parodyt.
Paslauga valandine,šlifavimo valanda 40 eurų +pvm,šlifavo 9nias valandas,jai atsiskaitysi grynais,nereiks pvmo,pavedinu tada dar ir pvm dasides.Rezultatas įspudį po šlifavimo paliko super,kas šlifuota,net spindi,net nei menkiausio sliedo nuo disko,nei menkiausio režiuko,kuo jie ten jas nugraužia taip-velniai žino,kai veidrodis veik, kaip nupoliruoti šlifuoti paviršiai.
Mune, ar smėliavai po visų šlifavimų? Kaip atrodo tavo staklių tepimo taškai? Kokiu įrankiu tepalą įleidi? Kokį tepalą naudoji? Kaip manai, ar gera idėja stakles dažyti milteliniu būdu, turint omenį, kad reiks kokiаs 10 minučių palaikyti 190 laipsnių temperatūroje? Ar temperatūra nepaveiks staklių geometrijos. Na, aš nesenai nupirkau, ardant irgi pastebėjau, kad daug kur buvo atsileidę varžtai. Kada surinkinėsiu atgal galvoju susukti su Loctite 243, turėtų tada laikyti.
Mune, pas mane tokie tepimo taškai kaip nuotraukoje http://talpix.lt/u/rw6SVew tačiau galvoju gal būtų verta juos perdaryti, kad padaryti automatinį tepimą t.y. prie naujai perdarytų tepimo taškų prijungti tokią sistemą https://www.ebay....3152721012 Kaip manai, verta ar toks sprendimas apskritai netinkamas?
Gal kas nors žino kaip išimti įrankių laikiklio špilką iš korpuso? Pridedu nutraukas iš abiejų pusių. http://i.talpix.l... ir http://i.talpix.l...
Jeigu jau pirkt nori tepima tai pasižiurek kad butu su viskuo, aliexpres buna tepimo stotis su daugiau priedu už mažesne kaina, tik ar gausi nupirkes tai neaišku
Daliau, ką turi omenį su daugiau priedų? Šiaip visad moku tik per paypal, tai pinigus galima susigražinti pusės metų laikotarpyje. Tuo pačiu, gal žinai kaip galima pigiau iš alibaba atsivežt prekių? Žinau, kad žmonės naudojasi forwarder'ių paslaugomis, bet man neteko naudotis.
Smeliavau,gruntuota su gruntu Solo,dažytos su dažais Raly,tokiems griozdamas reik ruošt tirstesnes mases dažus,kad kuo storiau, per kelias eiles dengtų,tokios koncentracijos,kad svarbu išpūsti eitų.Del miltelinio,net nežinau ką patart.Ar verta?. Kreipiančiųjų tepimo linijas pavyko sutaisyti esamas,suporto reduktoriuje yra plundžerinio tipo siurbliukas,kuris ne tik pila tepalą ant dirbančių dantračių,guolių, velenukų,bet ir sukelia slegį į suporte kreipiančiosiose esančias tepimui padarytas angas,belieka rankiniu būdu paspaudineti svirtelę, kaip matai,kad reikalinga jau kreipiančiosioms tepaliuko, kelis kart paspaudus,paskirsto į jas, per tam esančias angas. Tepalą į suporto reduktorių, iš kurio ir paima kreipiančiųjų tepimui, supyliau spec tą tystantį,skirtą grandinėms tept, dažniausiai naudojamas jis buna presuos,benzininiuos pjūkluos, grandinėms tept.
https://www.aliex...0221043510
Apie tokias tepimo stotis, kur turi vamzdelius, skirstytojus ir jungtis, daugiau priedu gauni negu pirkdamas vien tik pompa, ebay tie patis kinai parduodami, gal rastum ir ten ta pati, bet aš kombainui siunčiaus iš čia, tik dabar siuntimo terminas virš dvieju menesiu dėl viruso ir nesi garantuotas ar gausi, bet manau ir ebay nesi garantuotas tik tiek kad pinigus gražina.
Dar jeigu sugalvosi pirkt iš ali gali nebuti vieno dalyko, kuri reikia pirkt atskirai, manau ir ebay perkant nebutu, va tokiu https://www.aliex...5c673eb3b4
Išpresavo įrankių laikiklio špilką iš korpuso. Dabar viskas atrodo taip. [img]http://i.talpix.lt/UVgAB.jpg[/img] is not a valid Image. [img]http://i.talpix.lt/4JyYo.jpg[/img] is not a valid Image. [img]http://i.talpix.lt/TzDRA.jpg[/img] is not a valid Image. Kitą savaitę atiduosiu į šlifavimą.
Ernis, ar galėsi įkelt gitaros dantračių brėžinius?
Mano SUT-4 stakliu gitaros komplektas
[img]https://www.part.lt/img/thumb/6a64cf741c480c12cf2a6259c5cac9fd433.jpg[/img] is not a valid Image.
[img]https://www.part.lt/img/thumb/24c04a6e3fb59ab306be46c6f1df81bf162.jpg[/img] is not a valid Image.
Gitaros dantracio brezinys: https://freeimage.host/i/JnXagS (kopijuoti linką į naršyklę).
[img]https://www.part.lt/img/thumb/b63b7c216108ada01a484a65c8f29dc9299.jpg[/img] is not a valid Image.
visi matmenys duoti.Diametras krumpliaračio skaičiuojamas paprastai.Pvz.: reikia paskaičiuoti 40 dantų krumpliaračio Diametrą pagal formulę :(Z plius 2)xM . Z-dantų skaičiu,M -dantračio modulis (Praktikos SUT-4 gitaros modulis M-2) . Tai skačiavimai paprasti: (40 plius 2)x2 .Atsakymas : D- 84mm. Analogiškai skaičiuojam ir kitų dantračių diametrus.Dantų skaičių Z imam iš pastumų lentelės,ten viskas surašyta , kiek dantrančių su kiek dantų.Norint sriegt dar ir visus metrinius kairius sriegiis reikia dar papildomo parazitinio 40 dantų dantračio.Jis dedasi tarp K ir L dantračių kad pakeist kryptį.Papildomo60 dantu dantračio nereikia jų ir taip užtenka. Apie parazitinio dantračio (tarp K ir L) kronšteiną kada vėliau parašysiu , nes dar tobulinu, nes dabartinis labai nepatogus , labai nepatogu surinkt gitarą.Dabar darau kad nereiktų ardyt gitaros norint sriegt kairinį sriegį.
Ir LM dantračių poros stebulės brėžinys, aš juos keturis turiu pats išsitekinęs ant savo staklių, ir šplintavietę frezavau ant savo staklių:
[img]https://www.part.lt/img/thumb/a0c27eba0e7dd1490581ed56b7ef7f5c17.jpg[/img] is not a valid Image..Bronza .
Egi, tave domina jėgos mova:
[img]https://www.part.lt/img/thumb/671cd9eda7748a01852b0da941de9904873.jpg[/img] is not a valid Image.
Aš jos niekada neardęs, bet jei reikia galim atsukt pažiūrėt.Staklės randasi Lazdijų raj. Rašyk į privatų paštą forumo.Susitarsi
Sveiki, gal kas galėtų pagaminti gitaros krumpliaracius? Praktika SUT4
Visai nėra? Kažkiek turėjo būt ant staklių.
