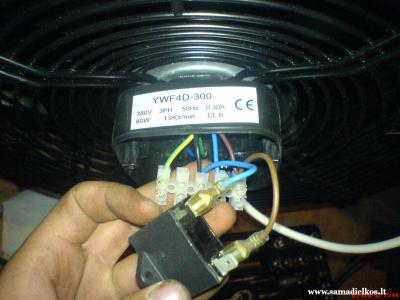

kuriuos laidus jungt i vienfazi tinkla? P.S. tas juodas tai kondensatorius.
Data: 04-12-2012
Įdėjo: kispismis
Dydis: 1632 x 1224 pikselių
Failo dydis: 429.93kiB
Komentarai: 7
Reitingas: Nėra
Peržiūrų skaičius: 15995
Data: 04-12-2012
Įdėjo: kispismis
Dydis: 1632 x 1224 pikselių
Failo dydis: 429.93kiB
Komentarai: 7
Reitingas: Nėra
Peržiūrų skaičius: 15995
Rašyti komentarą
Turite prisijungti, norėdami parašyti komentarą.
Reitingai
Nėra reitingų.
rudas , melynas, juodas ir geltona/zalia laidai ateina is variklio
Mlynas nulis, alias su geltonu eminimas, rudas faz. Jeigu vadas senas ir nra eminimo laido, tai eminim ir nul jung kartu. Jeigu tinklas senas ir laidai vienodos spalvos, faze surasi indikatoriaus pagalba.
nu bet to melyno nezinau kaip prie nulio pajungt, nes kitam gale kistukas ir i razete kisis belekaip, tai viena karta faze gali but, kita karta nulis... is razetes kistuko iseina melynas ir rudas laidai, tai ir jungsiu cia prie tu melyno ir rudo kur is variklio iseina ir trecia faze per kondensatoriu bus.
Juk ia trifazis variklis (380V parayta) ir yra su kondensatorium kad vienfaz tinkl pajungt. Schema but tokia: [img]http://www.smail.lt/~edvardas.smilgevicius/paveiksliukai/elektrotechnika/trifazis_variklis_vienfaziam_tinkle.jpg[/img] is not a valid Image.
Tavo atveju jungi nuo kaladls ties mlynu laidu kur nepajungtas kondensatorius, o kit laid jungi ties vieta kur pajungta viena i kondensatori koja, nes kryptis tik keisis.
Sukimosi kryptis su schema parodyta ia: https://sites.goo...kas/380v-1
O geltonas su aliu tai eminimas.
nebutu trifazis tai net nebutu klausimu kile
tai as taip ir galvojau jungt, jau taip ir parasiau, kad taip jungsiu, ryt bus matyt kaip pasiseke
kaip ir sakiau ant galo, rudas kabelio i ruda, melynas i melyna
Nu taip pajungus veikia, startuoja letokai, bet veikia
